变压器高压柜低压柜户外成套设备

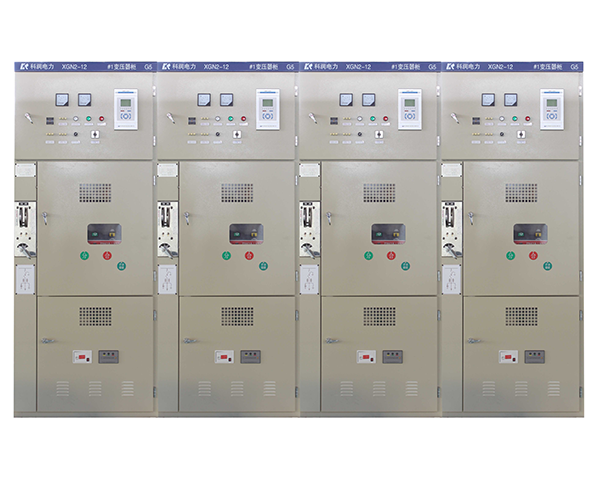

XGN2

柜体材料
1.冷扎钢板或角钢(用于焊接柜);
2.敷铝锌钢板或镀锌钢板(用于组装柜);
3.不锈钢板(不导磁性);
4.铝板((不导磁性)。
咨询热线:+86-570-4982909 销售热线:+86-570-4982880
产品概述
性能特点
技术参数
高压配电柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,电压等级在3.6kV~550kV的电器产品。一般供电局、变电所大多使用高压开关柜,后经变压器降压低压侧引出到低压配电柜,低压配电柜再到各个用电的配电盘、控制箱、开关箱等电气设备,以达到设计功能要求的配电装置的设备。
产品技术特点:
1.采用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极形状,柜体结构紧凑,缩小占地面积;
2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;
3、可配用国产ZN85-40.5真空断路器和国外SF1、SF2型及FP系统六氟化硫断路器,以满足不同用户的需求;
4、开关柜各功能小室均采用金属板封隔,并设有独立的压力释放通道;
5、断路器、接地开关等操作均可在开关柜关闭情况下进行,即可实现关门操作;
6、开关柜的结构适应性强,主接线方案可达到198种以上,能满足不同用户需要;
7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置,“五防”功能齐全,安全可靠

序号

项目名称

单位

数据

1

额定电压

kV

3,6,7.2,12

2

额定电流

A

630~3150

3

额定短路开断电流

kA

20,25,31.5

4

额定短路关合电流(峰值)

kA

40,50,80,100

5

额定耐受电流(峰值)

kA

40,50,80,100

6

额定短时耐受电流

kA

20,25,31.5,40

7

额定绝缘水平

1min工频耐受电压

极间、极对地间断口间

W

24,32,42

28,38,48

雷电冲击耐受电压

极间、极对地间断口间

W

40,60,75

46,70,85

8

额定短路持续时间

s

4

9

防护等级

IP2X

10

结构型式

单母线分段及单母线带旁路

11

操作方式

电磁式、弹簧储能式

12

外形尺寸(×X

mm

1200x1300×2650(≥2000A)

1100×1200×2650(一般式)

13

重量

kg

≈1000
